電流計算及電纜選型，電氣人速度來圍觀！

電流計算是電力系統設計的基礎，它直接決定了電纜的選型和截面積大小。根據物理學知識，電流等于電壓除以電阻，即I=V/R。在電力系統中，電阻R可以表示為輸電線路的電阻與電纜的電阻之和，即R=r+rl。其中，r表示電纜的電阻率，rl表示電纜的長度。因此，我們可以根據以上公式計算出電纜中的電流大小。



在進行電流計算時，還需要考慮到電纜的使用環境和敷設方式。不同的敷設方式對電纜的載流量有著不同的影響。例如，明敷設電纜的載流量一般比暗敷設電纜的載流量要小一些，因為明敷設電纜的散熱效果不如暗敷設電纜。同時，不同的電纜材料和截面積大小也會對電纜的載流量產生影響。因此，在選擇電纜時，需要根據實際情況進行綜合考慮。電纜是電力系統中非常重要的組成部分，電纜選型不當會導致電纜過熱、燒毀等問題，因此電流計算和電纜選型是電力系統設計的重要環節。下面本文將介紹如何進行電流計算以及如何根據電流選擇合適的電纜。



01 電流計算



1.電功率計算公式：



在純電阻電路中：P=UI;P=I²R;P=U²R



純電阻電路：電能全部轉換為內能(熱能)的情況下，叫做純電阻電路，例如電擊不屬于純電阻電路，因為電機的電能轉化為了機械能。



在單相交流電路中：P=UIcosφ



在三相交流電路中：P= 3 UIcosφ



例如一臺25KW的電機，應用公式求出電流：



1)三相380V 25KW的電機電流計算，用公式：



I=P/U/ 3 /0.8=47.48A



2)單相220V 25KW的電機電流計算，用公式：



I=P/U/0.8=142A



巧了：發現單相計算電流是三相計算電流的3倍。



2.經驗公式：電機功率KW數*2=額定電流



例如三相異步電機功率5.5KW的額定電流：5.5KW*2=11A左右



例如三相異步電機功率7.5KW的額定電流：7.5KW*2=15A左右



02 電纜的選型

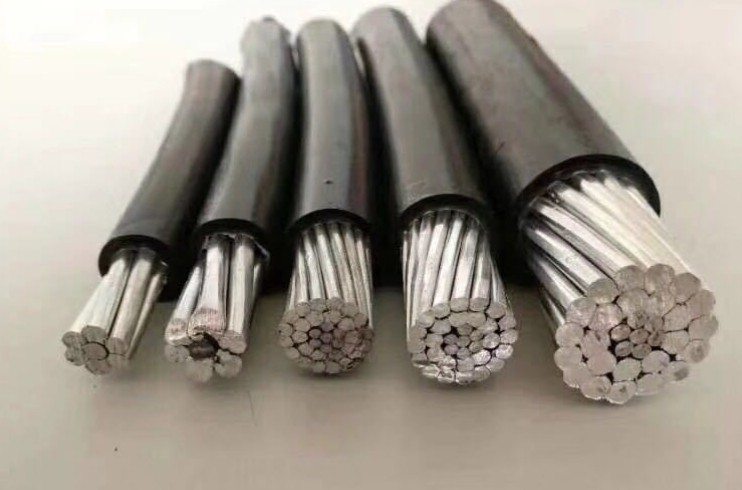

導線的載流量與導線截面積有關，也與導線的材料、型號、敷設方式以及環境溫度有關。影響因素較多、計算復雜。下面以單芯鋁線為例：



估算口訣



二點五下乘以九，往上減一順號走。



三十五乘三點五，雙雙成組減點五。



條件有變加折算，高溫九折銅升級。



穿管根數二三四，八七六折滿載流。



“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷再環境溫度長期高于25℃的地區，導線載流量可按上述計算方法得出，然后再打九折即可;



當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方案算出比鋁線加大一個線號的載流量。



例如16mm²銅線載流量，可按25mm²鋁線計算(銅芯載流量大概是鋁芯載流量的1.29倍)



“穿管根數二三四，八七六折滿載流”。指在穿管敷設兩根、三根、四根電線的情況下。其載流量分別是電工口訣計算載流量(單根敷設)的80%、70%、60%。



三相鼠籠異步電機的啟動電流一般是4-7倍的額定電流;存在壓降。一般選型比額定電流大一些。
